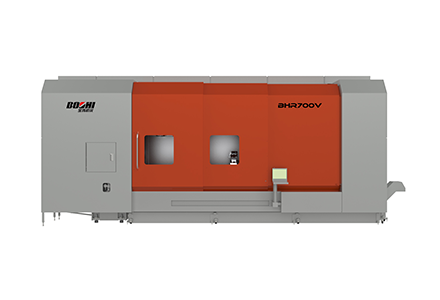

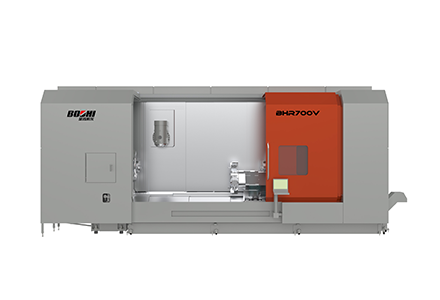

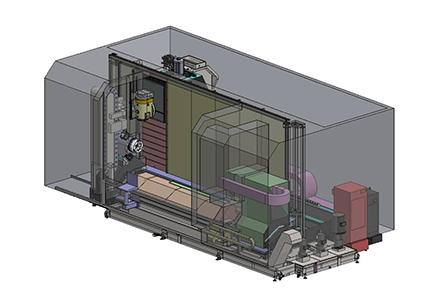

BHR700V車銑中心是寶雞機床集團有限公司采用先進研發手段開發臥式五軸車銑加工中心產品，機床采用臥式對列雙主軸布局，上刀塔為回轉B軸，下刀塔為臥式動力刀塔型結構，機床采用高速車、銑電主軸，滾柱線軌導軌副，車銑鏈?zhǔn)降稁欤瑱C(jī)床具有5軸聯動、車銑復合、高速高精度等特點。
設備用于對復雜軸類零件等精密車、銑復合加工，廣泛應用于汽車、模具等制造業，特別適合能源、油氣、擠出機螺桿、塑料機械、曲軸及通用加工領域，為用戶提供客戶化的加工方案。
|
項目 |
單位 |
標準規格 |
副主軸規格 |
|
|
加工范圍 |
床身上的回轉直徑 |
mm |
φ700 |
φ700 |
|
拖板上的回轉直徑 |
mm |
φ500 |
φ500 |
|
|
最大加工直徑（上刀塔/下刀塔） |
mm |
φ700/- |
φ700/φ490 |
|
|
最大加工長度 |
mm |
2594 |
2594 |
|
|
主軸過棒料能力 |
mm |
φ77 |
φ77 |
|
|
行程 |
X1軸 |
mm |
845 |
845 |
|
X2軸 |
mm |
- |
270 |
|
|
Z1軸 |
mm |
2680 |
2680 |
|
|
Z2軸 |
mm |
- |
2600 |
|
|
W軸(第2主軸或尾座) |
mm |
2400 |
2600 |
|
|
Y軸(上刀塔) |
mm |
430(±215) |
430(±215) |
|
|
B軸 |
deg |
±120 |
±120 |
|
|
C軸 |
deg |
旋轉軸 |
旋轉軸 |
|
|
進給 |
快速進給速度 X1軸/X2軸 |
m/min |
50/- |
50/40 |
|
Z1軸/Z2軸 |
m/min |
40/- |
40/40 |
|
|
Y軸(上刀塔) |
m/min |
40 |
40 |
|
|
W軸 |
m/min |
8 |
30 |
|
|
B軸 |
r/min |
40 |
40 |
|
|
C軸 |
r/min |
200 |
200 |
|
|
導軌方式 X/Y/Z/W軸 |
|
滾柱線性導軌 |
||
|
第１主軸 |
卡盤尺寸 |
inch |
10" |
|
|
轉速 |
r/min |
max 4000 |
||
|
電機功率(30min/Cont) |
kw |
27/21 |
||
|
最大扭矩 |
Nm |
330 |
||
|
分度角度(C軸) |
deg |
0.0001 |
||
|
主軸鼻端 |
- |
A2-8 |
||
|
主軸通孔直徑 |
mm |
φ91 |
||
|
主軸軸承內徑 |
mm |
φ130 |
||
|
第2主軸 |
卡盤尺寸 |
inch |
- |
10" |
|
轉速 |
r/min |
- |
max 4000 |
|
|
電機功率(30min/Cont) |
kw |
- |
27/21 |
|
|
最大扭矩 |
Nm |
- |
330 |
|
|
分度角度(C軸) |
deg |
- |
0.0001 |
|
|
主軸鼻端 |
- |
- |
A2-8 |
|
|
主軸通孔直徑 |
mm |
- |
φ91 |
|
|
主軸軸承內徑 |
mm |
- |
φ130 |
|
|
上刀塔 |
刀具形式 |
|
HSK-A63 |
|
|
B軸分度角度 |
deg |
5 |
||
|
B軸分度方式 |
|
伺服電機+滾柱蝸輪減速 |
||
|
B軸分度時間 |
s |
1/90° |
||
|
刀具安裝位置 |
把 |
1 |
||
|
車削刀具尺寸 外徑／內徑 |
mm |
□25/40 |
||
|
銑主軸轉速 |
r/min |
max 12000 |
||
|
銑主軸(30min/Cont) |
kw |
26/ |
||
|
銑主軸最大扭矩 |
Nm |
120 |
||
|
中心出水壓力 |
MPa |
Max 7 |
||
|
下刀塔 |
刀塔形式(車削/旋轉刀具) |
|
- |
Turret(BMT-65) |
|
刀具把數 |
把 |
- |
12 |
|
|
車削刀具尺寸 外徑／內徑 |
mm |
- |
□25/40 |
|
|
旋轉刀具主軸速度 |
r/min |
- |
max 5000 |
|
|
旋轉刀具輸出功率 |
kw |
- |
3.7 |
|
|
尾座 |
錐孔的形式 |
|
MT-5 |
- |
|
尾座軸的移動量 |
mm |
2400 |
- |
|
|
ATC |
刀柄形式 |
|
HSK-A63 |
|
|
刀具收納把數 |
把 |
40（72、110） |
||
|
刀具最大直徑 |
mm |
φ90/φ125(無相鄰接刀具) |
||
|
|
最大刀具長度 |
mm |
500 |
|
|
NC裝置 |
SIEMENS |
|
840D |
|
